GJB151C中CS114项目测试时新增连续波信号
2026-03-08 15:01:56GJB151C中CS114项目测试时新增连续波信号
摘要：GJB151C-2024标准CS114项目测试时新增连续波信号，其干扰能量大于采用1kHz、50%占空比的脉冲调制信号。
GJB151C-2024《军用设备和分系统电磁发射和敏感度要求与测量》标准CS114项目（4kHz～400MHz电缆束注入传导敏感度）测试时新增连续波信号，即GJB151C-2024标准“4.3.11.5.2敏感度信号的调制”条目：
CS114的敏感度测试信号采用1kHz、50%占空比的脉冲调制信号和单频连续波信号。RS103的敏感度测试信号采用1kHz、50%占空比的脉冲调制信号。脉冲调制信号开/关比不小于40dB，调制脉冲的上升时间和下降时间不大于20ns；上升时间和下降时间指脉冲瞬时值分别从脉冲10%幅值到90%幅值、从脉冲90%幅值到10%幅值所经历的时间间隔。如果订购方另有规定，可采用订购方规定的调制方式。
注：连续波用上述脉冲调制后，高电平和低电平各占一半时间。高电平时有信号输出，用“开”表示，低电平时无信号输出，用“关”表示。理论上，低电平应为零伏，但实际上会有残余分量。本标准用“开/关比”参数来限制残余分量的大小。
具体的测试布置，，见GJB151C-2024标准“5.16.3.3测试步骤 c)EUT测试”条目：
按图56配置设备。对EUT上每个电连接器端接的每个电缆束都按表15和以下步骤进行测试：
1)设定信号发生器调制方式为单频连续波；
2)将信号发生器调到最低测试频率（例如4kHz或10kHz）；
3)向注入探头注入未调制信号，同时用监测探头监测感应电流。对于屏蔽电缆或低阻抗电路，宜逐渐增加信号。逐渐增加信号电平至PT，PT取In最大和PC先到达者时的功率，其中In最大为相应电流限值曲线对应的最大限流值；PC为5.16.3.3a)4)中确定的正向功率。确保信号调制方式及参数设置正确；
4)按4.3.11.5.1和表3要求在测试频率范围内扫描，重复5.16.3.3c)3)；
5)监测EUT性能是否降低。如果出现敏感，按4.3.11.5.4确定敏感度门限电平；
6)设置信号发生器调制方式为脉冲调制，按照4.3.11.5.2要求进行调制，重复5.16.3.3c)2)～5.16.3.3c)5)。若调制信号参数超过一种，则应依次设置并重复5.16.3.3c)2)～5.16.3.3c)5)；
7)对与EUT其他各连接器连接的每个电缆束按表15重复5.16.3.3c)1)～5.16.3.3c)6)；
8)对因安全原因而具有冗余电缆的EUT，例如多路数据总线，可用1个探头将多个电缆卡在一起同时进行测试。
对于未使用连接器的电缆束，也参照上述方法进行测试。
注：对屏蔽电缆或低阻抗电路逐渐增加信号的原因是避免出现过电流。

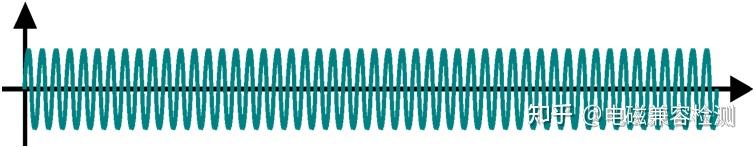

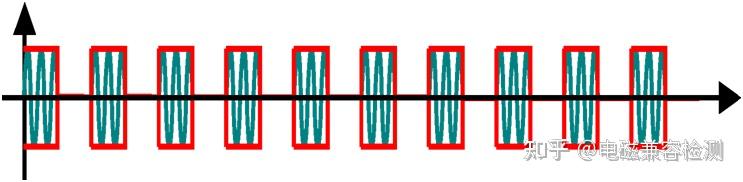

GJB151C-2024标准CS114项目测试时新增连续波信号，其干扰能量大于采用1kHz、50%占空比的脉冲调制信号。两者信号对比，如下图所示：
